绝压与表压PMC71-ABB1SBKFAAA

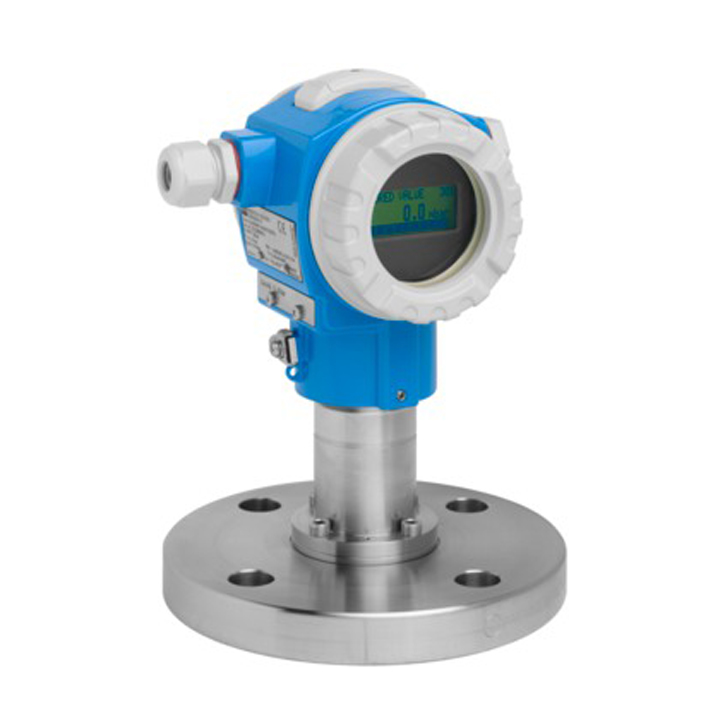

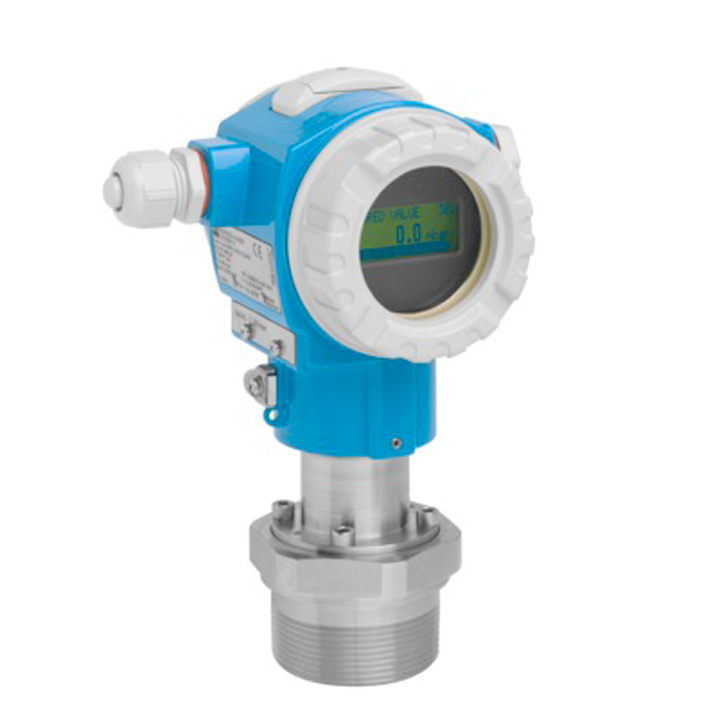

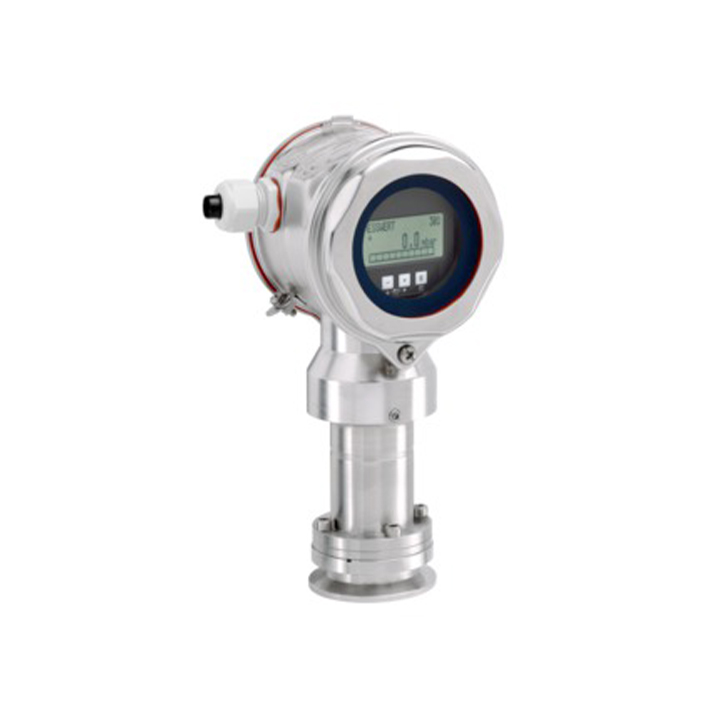

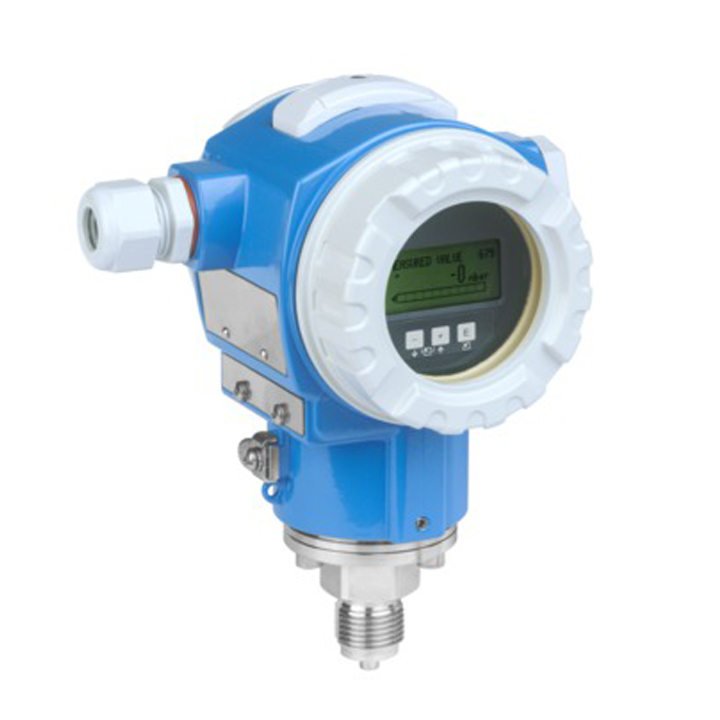

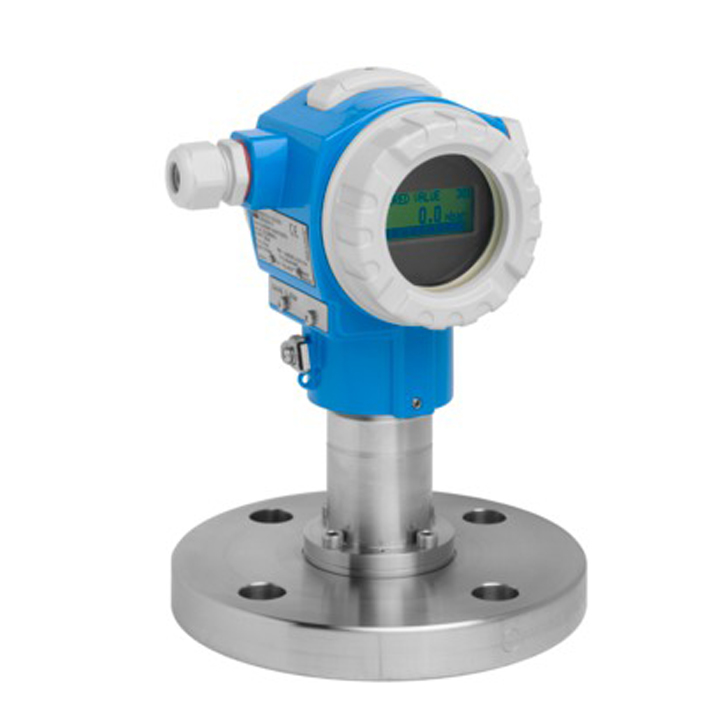

Cerabar PMC71

采用无油陶瓷传感器的数字式压力变送器，适用于气体

和液体测量

Cerabar PMC71数字式压力变送器采用无油电容式陶瓷测量元件，主要用于过程工业和卫生

行业，可测量液体和气体的压力、液位、体积和质量。PMC71使用耐真空陶瓷膜片，确保测量

系统高度安全。量程可调，快速设定功能使调试更简单，节省成本和时间。设计符合IEC6150

8标准，满足SIL2/3功能安全要求。

压力

测量原理	绝压仪表
特点	采用电容探头及陶瓷膜片的模块化数字变送器，长期稳定性，自诊断功能提升了仪表的安全性，第二过程栅
电源/通信	4...20mA HART：10,5...45V DC，Ex ia：10,5...30V DC，PROFIBUS PA /基金会现场总线：9...32V DC
测量精度	"0,075%，"PLATINUM" 0,05%"
长期稳定性	0,05% URL / 年
过程温度	-20 ... 150℃
环境温度	-40...85℃
量程	100mbar...40bar
Smallest calibratable span	25 mbar (3.63 psi) rel./ abs.
Vacuum resistance	0 mbar abs.
开关比	100:1
最大过压极限	60bar
过程连接	螺纹(内螺纹/齐平安装膜片)；法兰(DIN, ANSI, JIS) ，带齐平安装膜片
卫生型	Tri-Clamp DIN11851 Varivent N SMS DRD
Material process membrane	Ceramic
Material gasket	Viton, EPDM, Chemraz, Kalrez, NBR
Fill fluid	none, dry measuring cell
Material housing	Die-cast aluminum, AISI 316L
输出	4...20mA HART，PROFIBUS PA，基金会现场总线
证书和认证	ATEX、FM、CSA、SIL、WHG/溢出保护、EN10204-3.1
Safety approvals	Overfill prevention WHG SIL
Design approvals	EN10204-3.1
Hygienic approvals	3A, EHEDG
Marine approvals	GL/ ABS
Drinking water approvals	NSF
特性	Diagnostic functions

连续液位测量

测量原理	绝压仪表
特点/应用	采用电容探头及陶瓷膜片的模块化数字变送器，长期稳定性，自诊断功能提升了仪表的安全性，第二过程栅
特性	diagnostic functionalities different languages in software
电源/通信	4...20mA HART：10.5...45V DC，Ex ia：10.5...30V DC，PROFIBUS PA /基金会现场总线：9...32V DC
测量精度	"0,075%，"PLATINUM" 0,05%"
长期稳定性	0,05% URL / 年
环境温度	-40...85℃
过程温度	-40 ... 150℃
过程绝压/最大过压界限	60bar
压力测量范围	100mbar...40bar
接触介质部件	Ceraphire陶瓷，哈C合金，316L，蒙氏合金，PVDF
过程连接	ISO2852三夹头，卫生型连接
最大测量距离	400m H2O
输出	4 ... 20 mA HART
证书和认证	ATEX、FM、CSA、SIL、WHG/溢出保护、EN10204-3.1、GL船级认证
Safety approvals	Overfill prevention WHG SIL
Design approvals	EN 10204-3.1
Marine approval	GL/ ABS
Drinking water approvals	NSF
可选项	HistoROM/M-Dat，四行数字显示，不锈钢外壳或铝外壳
应用局限	改变密度
