超声波液位计FMU42-APH2A22A物位测量仪，德国E+H恩德斯豪斯
- 品牌：德国E+H恩德斯豪斯
- 型号：FMU42-APH2A22A
超声波测量
行程时间原理

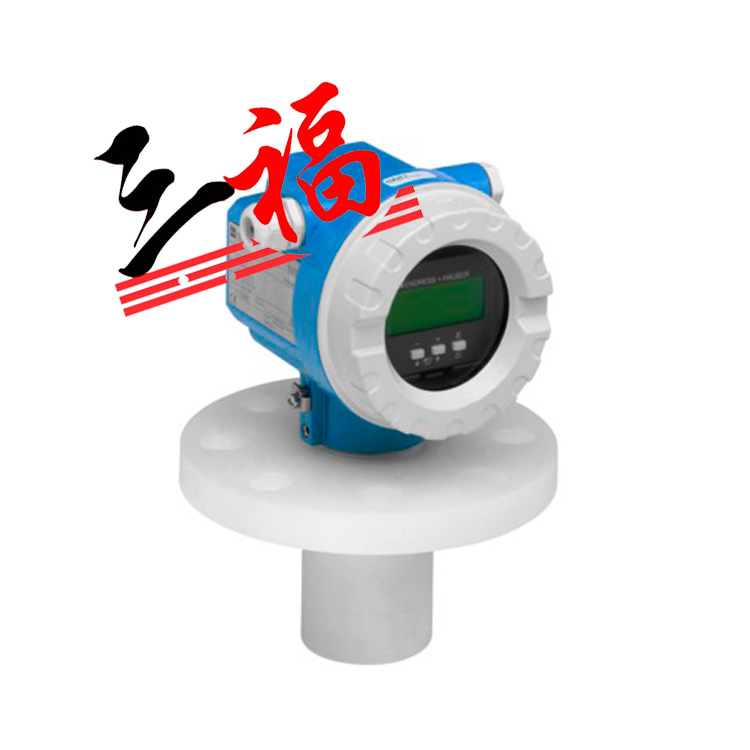

Prosonic FMU42
经济型物位测量仪，适用于复杂工况下的液体和固体散料的
物位测量，测量范围可达10m
Prosonic FMU42适用于液体、浆料和固体块料的非接触物位测量以及明渠和测量堰的流量测
量。两线制或四线制的一体化变送器可用于储存罐、搅拌机、料仓和传送带等复杂工况。现
场包络线显示可用于简单的仪表故障诊断。线性化功能（最多32点）可将测量值转换成任意
单位的长度、体积或流量
优势
-
四行纯文本显示，菜单引导式现场操作，快速简单地进行仪表调试，7种语言可选
-
现场包络线显示，完成简单的仪表故障诊断
-
提供FieldCare操作软件，用户可以方便地对仪表进行远程操作、故障诊断和测量点文件编制
-
适用于爆炸危险区域(气体-Ex, 粉尘-Ex)
-
线性化功能（最多32点）可将测量值转换成任意单位到的长度、体积或流量
-
内置温度传感器，自动校正受温度影响的声速
-
可选远程显示和操作（与变送器的最大安装间距可达20m(66ft)）
-
应用领域
适用于液体、浆料、淤泥和固体块料的连续非接触式物位测量；明渠和测量堰的流量测量；系统
集成：HART(标准），4…20mA, PROFIBUS PA, FF基金会现场总线；最大测量范围：液体：5m 固
体：2m。其它测量范围：FMU41: 液体8m，固体：3.5m；FMU40：液体：5m，固体：2m； FMU43:
液体：15m，固体：7m；FMU44: 液体20m，固体：10m
特征和规格
连续料位测量
| 测量原理 | 超声波 | |
| 特点/应用 |
一体化超声波变送器 |
|
| 电源/通信 |
2/4线 (HART)， PROFIBUS PA，基金会现场总线 |
|
| 测量精度 |
± 4 mm 或±设计量程的0,2 % |
|
| 环境温度 |
-40 ... 80℃ (-40 ... 176℃) |
|
| 过程温度 |
-40 ... 80℃ (-40 ... 176℃) |
|
| 过程绝压/最大过压界限 |
0.7 bar ... 2.5 bar abs |
|
| 接触介质部件 |
PVDF |
|
| 过程连接 |
"法兰：DN80, ANSI 3", JIS 10K 80、DN100,ANSI 4", JIS 10K 100 ；安装夹套" |
|
| 盲区 |
0.4 m |
|
| 最大测量距离 |
5 m |
|
| 输出 |
4 ... 20 mA HART，PROFIBUS PA，基金会现场总线 |
|
| 证书和认证 |
ATEX，FM，CSA |
|
| 应用局限 | 注意量程范围图 | |
| 测量原理 | 超声波 | |
| 特点/应用 |
一体化超声波变送器 |
|
| 电源/通信 |
两/四线制 (HART), PROFIBUS PA,基金会现场总线 |
|
| 测量精度 |
± 4 mm 或±设计量程的0,2 % |
|
| 环境温度 |
-40 ... 80℃ (-40 ... 176℃) |
|
| 过程温度 |
-40 ... 80℃ (-40 ... 176℃) |
|
| 过程绝压/最大过压界限 |
0.7 bar ... 2.5 bar abs (10 psi ... 36 psi) |
|
| 接触介质部件 |
PVDF |
|
| 过程连接 |
"法兰：DN80, ANSI 3", JIS 10K 80、DN100,ANSI 4", JIS 10K 100 ；安装夹套" |
|
| 盲区 |
0,4 m (1.3 ft) |
|
| 最大测量距离 |
10 m (33 ft) |
|
| 输出 |
4 ... 20 mA HART，PROFIBUS PA，基金会现场总线 |
|
| 证书和认证 |
ATEX，FM，CSA |
|
| 应用局限 |
出现故障时，请检查导波管；有厚泡沫层或大气泡时，请选用更高等级 的探头；存在强粘附或冷凝时，请咨询Endress+Hauser；注意量程图 |
|
 |
||
